"FISICOQUIMICA"Nadia Giovanna Román: LA PILA

Las baterías o pilas como comúnmente se les conoce, tiene más de 200 años de existencia, desde su primer modelo primitivo hasta lo modernos productos que existen en la actualidad, como pilas alcalinas, pilas recargables, etc.

Las baterías no han perdido vigencia tecnológica por el contrario , cada día se perfecciona, ya en la actualidad se habla de sistemas híbridos, de motores de combustión con sistemas de baterías, que pronto serán una realidad en nuestras calles .

Este experimento tiene como propósito ilustrar o sencillo que es una batería, una simple reacción química que produce energía. Pero a su vez dar luces que si la crisis energética se agudiza, pronto deberemos buscar fuentes de energía alternas para no depender del combustible fósil (petróleo)

Una batería es un dispositivo electroquímico el cual almacena energía en forma química . Cuando se conecta a un circuito eléctrico, la energía química se transforma en energía eléctrica. Todas las baterías son similares en su construcción y están compuestas por un número de celdas electroquímicas. Cada una de estas celdas está compuesta de un electrodo positivo y otro negativo además de un separador. Cuando la batería se está descargando un cambio electroquímico se está produciendo entre los diferentes materiales en los dos electrodos. Los electrones son transportados entre el electrodo positivo y negativo vía un circuito externo (bombillas, motores de arranque etc.)

En el año 2000 se celebra el bicentenario de la primera pila eléctrica: la pila de Volta. El 20 de Marzo del año 1800 Alessandro Volta comunica porcarta al presidente de la Royal Society de Londres la primera noticia de su invento: la "pila a colonna" (conocida hoy en día como "pila de Volta"). Posteriormente, en el año 1801, Volta a requerimiento de Napoleón presenta en París su invento y lee su Disertación sobre la identidad del fluido eléctrico con el galvánico. Napoleón, en reconocimiento a sus aportaciones científicas, le otorgó el título de Conde nombrándole además Senador del Reino.

Volta fue un físico italiano, nacido en Como, que se interesó e investigó uno de los fenómenos más famosos en su época: la electricidad. En 1774 fue elegido profesor de Física en el Colegio Superior de Como y, tan sólo, un año más tarde inventó el electróforo. Este invento provocó que su fama se extendiera muy rápidamente y que en 1779 se le asignara la cátedra de la Universidad de Pavía donde prosiguió sus trabajos sobre la electricidad. Inventó otros aparatos como el electroscopio condensador o el eudiómetro y todo ello llevó a que más adelante fuera elegido miembro de la Royal Society de Londres.

Pero el trabajo que más fama le ha dado está relacionado con la corriente eléctrica. Galvani había comprobado previamente que un anca de rana podía experimentar contracciones cuando se colgaba de un hilo de latón con un contrapeso de acero. A partir de los experimentos de Galvani, Volta comprobó que el efecto era debido a la presencia de los dos metales y que poniendo en contacto esos dos metales, u otros, se podía obtener una corriente eléctrica. Sus investigaciones le llevaron a concluir que algunas combinaciones de metales producían mayor efecto que otras y, con sus mediciones, hizo una lista del orden de eficacia. Es el origen de la serie electroquímica que se utiliza hoy en día en química.

Volta inventó una serie de aparatos capaces de producir un flujo eléctrico. Para ello utilizó recipientes con una solución salina conectados a través de arcos metálicos. Conectando varios de esos recipientes consiguió la primera batería eléctrica de la historia. Para reducir complicaciones debido a la necesidad de utilizar soluciones, empezó a utilizar pequeños discos redondos de cobre y cinc y otros de paño o cartón en agua acidulada. De manera que los unía formando una serie: cobre, cinc, paño, cobre cinc, paño, etc.; todos ellos apilados formando una columna. Cuando unía los extremos de la "pila" mediante un hilo conductor, al cerrase el circuito se obtenía una corriente eléctrica.

La pila de Volta despertó un gran entusiasmo entre los científicos de su época y sirvió de impulso para los experimentadores de toda Europa (casi inmediatamente se descubrió que la corriente eléctrica podía descomponer el agua) y sirvió de base para los trabajos químicos de Davy y para el estudio de los fenómenos electromagnéticos que hizo Faraday. En los 200 años que han transcurrido desde entonces se han construido muchos modelos de pilas, pero todas ellas se basan en el mismo principio que la pila de Volta.

CLASES DE BATERÍAS

PILA DE COMBUSTIBLE

Mecanismo electroquímico en el cual la energía de una reacción química se convierte directamente en electricidad. A diferencia de la pila eléctrica o batería, una pila de combustible no se acaba ni necesita ser recargada; funciona mientras el combustible y el oxidante le sean suministrados desde fuera de la pila.
Una pila de combustible consiste en un ánodo en el que se inyecta el combustible —comúnmente hidrógeno, amoníaco o hidracina— y un cátodo en el que se introduce un oxidante —normalmente aire u oxígeno. Los dos electrodos de una pila de combustible están separados por un electrólito iónico conductor. En el caso de una pila de combustible de hidrógeno-oxígeno con un electrólito de hidróxido de metal alcalino, la reacción del ánodo es 2H2 + 4OH- → 4H 2O + 4e- y la reacción del cátodo es O2 + 2H2O + 4e- → 4OH-. Los electrones generados en el ánodo se mueven por un circuito externo que contiene la carga y pasan al cátodo. Los iones OH- generados en el cátodo son conducidos por el electrólito al ánodo, donde se combinan con el hidrógeno y forman agua. El voltaje de la pila de combustible en este caso es de unos 1,2 V pero disminuye conforme aumenta la carga. El agua producida en el ánodo debe ser extraída continuamente para evitar que inunde la pila. Las pilas de combustible de hidrógeno-oxígeno que utilizan membranas de intercambio iónico o electrólitos de ácido fosfórico fueron utilizadas en los programas espaciales Gemini y Apolo respectivamente. Las de ácido fosfórico tienen un uso limitado en las instalaciones eléctricas generadoras de energía.
Actualmente se están desarrollando las pilas de combustible con electrólitos de carbonato fundido. El electrólito es sólido a temperatura ambiente, pero a la temperatura de operación (650 a 800 °C), es un líquido con iones carbonato conductores. Este sistema tiene la ventaja de utilizar monóxido de carbono como combustible, por lo que pueden utilizarse como combustible mezclas de monóxido de carbono e hidrógeno como las que se producen en un gasificador de carbón.
También se están desarrollando pilas de combustible que emplean dióxido de circonio sólido como electrólito. Estas pilas se llaman pilas de combustible de óxido sólido. El dióxido de circonio se convierte en un conductor iónico a unos 1.000 °C. Los combustibles más adecuados son el hidrógeno, el monóxido de carbono y el metano, y al cátodo se le suministra aire u oxígeno. La elevada temperatura de operación de las pilas de combustible de óxido sólido permite el uso directo de metano, un combustible que no requiere catalizadores costosos de platino sobre el ánodo. Las pilas de combustible de óxido sólido tienen la ventaja de ser relativamente insensibles a los contaminantes del combustible, como los compuestos de azufre y nitrógeno que empeoran el rendimiento de otros sistemas de combustible. La temperatura relativamente elevada de operación de las pilas de combustible de carbonato fundido y óxido sólido facilitan la eliminación en forma de vapor del agua producida por la reacción. En las pilas de combustible de baja temperatura se deben tomar medidas para eliminar el agua líquida de la cámara del ánodo.

PILAS PRIMARIAS

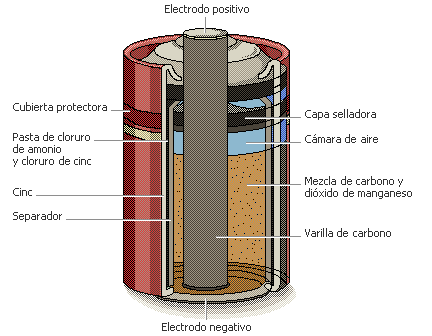

La pila primaria más común es la pila Leclanché o pila seca, inventada por el químico francés Georges Leclanché en la década de 1860. La pila seca que se utiliza hoy es muy similar al invento original. El electrólito es una pasta consistente en una mezcla de cloruro de amonio y cloruro de cinc. El electrodo negativo es de cinc, igual que el recipiente de la pila, y el electrodo positivo es una varilla de carbono rodeada por una mezcla de carbono y dióxido de manganeso. Esta pila produce una fuerza electromotriz de unos 1,5 voltios.
Otra pila primaria muy utilizada es la pila de cinc-óxido de mercurio, conocida normalmente como batería de mercurio. Puede tener forma de disco pequeño y se utiliza en audífonos, células fotoeléctricas y relojes de pulsera eléctricos. El electrodo negativo es de cinc, el electrodo positivo de óxido de mercurio y el electrólito es una disolución de hidróxido de potasio. La batería de mercurio produce 1,34 V, aproximadamente.
La pila de combustible es otro tipo de pila primaria. Se diferencia de las demás en que los productos químicos no están dentro de la pila, sino que se suministran desde fuera.

PILAS SECUNDARIAS

El acumulador o pila secundaria, que puede recargarse invirtiendo la reacción química, fue inventado en 1859 por el físico francés Gaston Planté. La pila de Planté era una batería de plomo y ácido, y es la que más se utiliza en la actualidad. Esta batería, que contiene de tres a seis pilas conectadas en serie, se usa en automóviles, camiones, aviones y otros vehículos. Su ventaja principal es que puede producir una corriente eléctrica suficiente para arrancar un motor; sin embargo, se agota rápidamente. El electrólito es una disolución diluida de ácido sulfúrico, el electrodo negativo es de plomo y el electrodo positivo de dióxido de plomo. En funcionamiento, el electrodo negativo de plomo se disocia en electrones libres e iones positivos de plomo. Los electrones se mueven por el circuito eléctrico externo y los iones positivos de plomo reaccionan con los iones sulfato del electrólito para formar sulfato de plomo. Cuando los electrones vuelven a entrar en la pila por el electrodo positivo de dióxido de plomo, se produce otra reacción química. El dióxido de plomo reacciona con los iones hidrógeno del electrólito y con los electrones formando agua e iones plomo; estos últimos se liberarán en el electrólito produciendo nuevamente sulfato de plomo. Un acumulador de plomo y ácido se agota porque el ácido sulfúrico se transforma gradualmente en agua y en sulfato de plomo. Al recargar la pila, las reacciones químicas descritas anteriormente se invierten hasta que los productos químicos vuelven a su condición original. Una batería de plomo y ácido tiene una vida útil de unos cuatro años. Produce unos 2 V por pila. Recientemente, se han desarrollado baterías de plomo para aplicaciones especiales con una vida útil de 50 a 70 años.
Otra pila secundaria muy utilizada es la pila alcalina o batería de níquel y hierro, ideada por el inventor estadounidense Thomas Edison en torno a 1900. El principio de funcionamiento es el mismo que en la pila de ácido y plomo, pero aquí el electrodo negativo es de hierro, el electrodo positivo es de óxido de níquel y el electrólito es una disolución de hidróxido de potasio. La pila de níquel y hierro tiene la desventaja de desprender gas hidrógeno durante la carga. Esta batería se usa principalmente en la industria pesada. La batería de Edison tiene una vida útil de unos diez años y produce 1,15 V, aproximadamente. Otra pila alcalina similar a la batería de Edison es la pila de níquel y cadmio o batería de cadmio, en la que el electrodo de hierro se sustituye por uno de cadmio. Produce también 1,15 V y su vida útil es de unos 25 años.

PILAS SOLARES

Las pilas solares producen electricidad por un proceso de conversión fotoeléctrica. La fuente de electricidad es una sustancia semiconductora fotosensible, como un cristal de silicio al que se le han añadido impurezas. Cuando la luz incide contra el cristal, los electrones se liberan de la superficie de éste y se dirigen a la superficie opuesta. Allí se recogen como corriente eléctrica. Las pilas solares tienen una vida muy larga y se utilizan sobre todo en los aviones, como fuente de electricidad para el equipo de a bordo.

PILAS TIPO LECLANCHÉ, O DE CINC/CARBONO (ZN/C), O "PILAS SECAS"

Basadas en la oxidación del cinc en medio ligeramente ácido, están compuestas por cinc metálico, cloruro de amonio y dióxido de manganeso. Son las llamadas pilas comunes. Sirven para aparatos sencillos y de poco consumo.

PILAS ALCALINAS O DE CINC/DIÓXIDO DE MANGANESO (ZN/MNO2)

La diferencia con la pila seca es el electrolito utilizado, en este caso, hidróxido de potasio, en vez de cloruro de amonio, y el cinc está en polvo. Son las de larga duración. Casi todas vienen blindadas, lo que dificulta el derramamiento de los constituyentes. Sin embargo, este blindaje no tiene duración ilimitada

PILAS DE NÍQUEL/CADMIO (NI/CD)

Están basadas en un sistema formado por hidróxido de níquel, hidróxido de potasio y cadmio metálico. Poseen ciclos de vida múltiples, presentando la desventaja de su relativamente baja tensión. Pueden ser recargadas hasta 1000 veces y alcanzan a durar decenas de años. No contienen mercurio, pero el cadmio es un metal con características tóxicas.

PILAS BOTÓN

Son llamadas así, las pilas de tamaño reducido, de forma chata y redonda. El mercado de artículos electrónicos requiere cada vez más de ellas. Son imprescindibles para audífonos, marcapasos, relojes, calculadoras y aparatos médicos de precisión. Su composición es variada.

PILAS DE ÓXIDO MERCÚRICO

Son las más tóxicas, contienen un 30 % aprox. de mercurio. Deben manipularse con precaución en los hogares, dado que su ingestión accidental, lo que es factible por su forma y tamaño, puede resultar letal.

PILAS DE CINC-AIRE

Se las distingue por tener gran cantidad de agujeros diminutos en su superficie. Tienen mucha capacidad y una vez en funcionamiento su producción de electricidad es continua. Contienen más del 1 % de mercurio, por lo que presentan graves problemas residuales.

BATERÍAS PLOMO/ÁCIDO

Normalmente utilizadas en automóviles, sus elementos constitutivos son pilas individualmente formadas por un ánodo de plomo, un cátodo de óxido de plomo y ácido sulfúrico como medio electrolítico.

PILAS DE NÍQUEL/HIDRURO METÁLICO (NI/MH)

Son pilas secundarias como las de níquel/cadmio, pero donde el cadmio ha sido reemplazado por una aleación metálica capaz de almacenar hidrógeno, que cumple el papel de ánodo. El cátodo es óxido de níquel y el electrolito hidróxido de potasio.

La densidad de energía producida por las pilas Ni/MH es el doble de la producida por las Ni/CD, a voltajes operativos similares, por lo que representan la nueva generación de pilas recargables que reemplazará a estas últimas.

PILAS DE ÓXIDO DE PLATA

Son de tamaño pequeño, usualmente de tipo botón. Contienen 1 % de mercurio aproximadamente por lo que tienen efectos tóxicos sobre el ambiente.

PILA VOLTAICA

Una pila voltaica aprovecha la electricidad de una reacción química espontánea para encender una bombilla (foco). Las tiras de cinc y cobre, dentro de disoluciones de ácido sulfúrico diluido y sulfato de cobre respectivamente, actúan como electrodos. El puente salino (en este caso cloruro de potasio) permite a los electrones fluir entre las cubetas sin que se mezclen las disoluciones. Cuando el circuito entre los dos sistemas se completa, la reacción genera una corriente eléctrica. Obsérvese que el metal de la tira de cinc se consume (oxidación) y la tira desaparece. La tira de cobre crece al reaccionar los electrones con la disolución de sulfato de cobre para producir metal adicional (reducción). Si se sustituye la bombilla por una batería la reacción se invertirá, creando una célula electrolítica.

CONTAMINACIÓN POR LAS PILAS

Las pilas son arrojadas con el resto de la basura domiciliaria, siendo vertidas en basureros, ya sean a cielo abierto o a rellenos sanitarios y en otros casos a terrenos baldíos, acequias, caminos vecinales, causes de agua, etc. Para imaginar la magnitud de la contaminación de estas pilas, vasta con saber que son las causantes del 93% del Mercurio en la basura domestica, así como del 47% del Zinc, del 48% del Cadmio, del 22% del Níquel, etc.

Estas pilas sufren la corrosión de sus carcazas afectadas internamente por sus componentes y externamente por la acción climática y por el proceso de fermentación de la basura, especialmente la materia orgánica, que al elevar su temperatura hasta los 70º C, actúa como un reactor de la contaminación.

Cuando se produce el derrame de los electrolitos internos de las pilas, arrastra los metales pesados. Estos metales fluyen por el suelo contaminando toda forma de vida (asimilación vegetal y animal).

El mecanismo de movilidad a través del suelo, se ve favorecido al estar los metales en su forma oxidada, estos los hace mucho más rápido en terrenos salinos o con PH muy ácido.

SOLUCIONES

Recolección: Es una medida adecuada siempre que se tome las precauciones de cual va a ser el destino de estos residuos. Una forma adecuada de llevar adelante su recolección, es que los mismos centros de ventas de pilas actúen como receptor de estos residuos.

Depósito transitorio de residuos peligrosos: es una instalación de uso permanente, en donde estos residuos esperan su destino final, con medidas de seguridad para evitar fugas al ambiente de sustancias contaminantes. Hasta el momento en la Argentina es lo más práctico y económico, esperando que se pueda realizar su reciclado

Reciclado: si se cumple con efectividad, puede lograrse el ciclo completo ideal (Japón lo a logrado al igual que países de la Unión Europea), ya que se obtienen metales que son escasos en el planeta, se generan puestos de trabajo y se preserva el ambiente en el cual nos encontramos.
